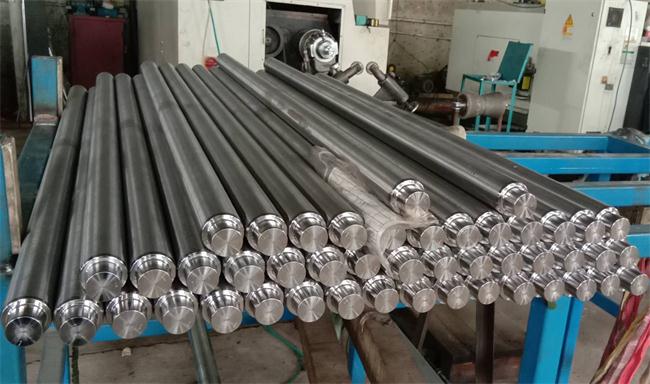

活塞杆的结构很简单,但是高径很大
一.工艺分析
正常使用时,活塞杆承受交替变载,φ50mm×770mm密封装置表面反复摩擦,强度高,耐磨性强。
2.活塞杆结构很简单,但是高径很大,属于长细轴零件,刚度弱。为了保证加工精度,铣削时需要精车.镗孔分离,粗.镗孔应用跟刀架,以减少生产过程中产品的变形,生产加工两侧螺齿时应用跟刀架。
3.在选择定位基准时,为了保证各部件同心度公差和相互位置精度,
每个中心孔用于每个加工过程的精确定位,符合统一标准。
4.切割内孔外观时,容易造成刀具.弹性变形会损坏活塞杆的精度。因此,在生产过程中,要研究中心孔,保证中心孔的清洁,适合中心孔和顶部的密度,保证良好的湿度。砂轮板的一般选择:耐磨材料白刚玉(WA),粒度分布60#,中软或中软.陶瓷,砂轮的总宽度应较窄,以降低轴向切削力。在生产加工过程中,要注意切削量的选择,特别是切削深度较小。
5.在切削φ50mm×770mm两个过程必须分开,当内孔和1:20光洁度。切割1:20光洁度时,先切割样品,检查样品合格后再宣布切割产品工件。
6.1:20检查圆锥面,用规范的1:20环涂色检查,其表面不少于80%。
7.在生产过程中不允许人工矫直,以保证活塞杆加工精度的可靠性。
8.渗氮处理时,螺齿部分应采用保护设备进行维护。
